Die richtige Kastenrinne für Ihr Zuhause
Funktionale Dachentwässerung in innovativem RHEINZINK-Design.
Klassische Dachrinnen-Systeme in passgenauen Größen und Zubehör hält RHEINZINK selbstverständlich in vielen Ausführungen und Formen bereit. Dabei überzeugt die Dachrinne aus Zink in den Oberflächenvarianten RHEINZINK-CLASSIC und RHEINZINK-prePATINA durch ihre Langlebigkeit sowie durch die natürliche Patina, die im Laufe der Zeit entsteht und aufgrund ihre Selbstheilungskräfte sogar mögliche Kratzer ausgleicht. Zudem verfügt das Material über eine hohe Umweltverträglichkeit.
Vorteile der RHEINZINK-Kastenrinne
- Kühle, elegante Formensprache
- Umfangreiches Dachentwässerungssortiment aus einer Hand
- Passgenau und funktionssicher
Kastenrinne als Option

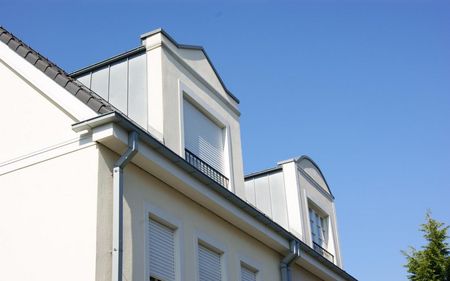

Wollen Planer und Architekten jedoch auch im Bereich Regenrinne optisch neue Wege gehen, dann gibt es eine attraktive Option. Eine echte Alternative zur klassischen halbrunden Dachrinne als Teil einer vorgehängten Dachentwässerung ist die eckige Kastenrinne. Ebenfalls aus widerstandsfähigem Titanzink gefertigt, fällt sie aufgrund ihrer außergewöhnlichen Form sofort ins Auge. So werden interessante Akzente am Gebäude gesetzt, die für Abwechslung sorgen, ohne die Funktionalität der Dachentwässerung zu gefährden.
Hohe Produktqualität
Charakteristisch für das RHEINZINK Sortiment ist die hohe und gleichbleibende Qualität. Aber nicht nur die Produktqualität, die Dank der Verwendung von hochwertigen Rohstoffen und erprobten Fertigungsverfahren auf höchstem Niveau angesiedelt ist, überzeugt. Ebenso bedeutsam ist die Qualität der Handhabung, die einfache und komfortable Montage. Hier bietet unser Sortiment Produkte für jeden Bedarf.
Kastenrinne: Funktion und Design
Wer sich für eine Kastenrinne entscheidet, entscheidet sich für Funktion und Design, sowie eine lange Lebensdauer. An Zubehör ist alles erhältlich, was für eine sichere, zweckmäßige und zuverlässige Dachentwässerung nötig ist. Alle Produkte entsprechen gängigen Normen, sind innovativ, wirtschaftlich und nahezu wartungsfrei. Passende Zubehörteile stehen auch für den besonderen Bedarf zur Verfügung. Überzeugend ist auch die einfache Handhabung unseren Regenrinnen und Dachentwässerungssysteme während der Montage. Diese erfolgt mittels passender Systemtechnik, die Schnelligkeit und Wirtschaftlichkeit garantiert.
Systemtechnik Kastenrinne
Systembeschreibung
- Dachentwässerungssystem gemäß DIN EN 612
- bestehend aus Regenrinne, Zubehörteilen und anschließendem Regenfallrohr
- Rinne mit Wulstausklinkung zur vereinfachten Montage
RHEINZINK bietet vielfältige Formen der Dachrinnen, Regenfallrohre und Zubehörteile an. Die RHEINZINK-Dachentwässerungsprodukte werden nach DIN EN 988 und DIN EN 612 hergestellt und geprüft. Sie sind je nach Nenngröße in den Oberflächenqualitäten RHEINZINK-CLASSIC, RHEINZINK-prePATINA und RHEINZINK-GRANUM lieferbar.
Abmessungen & Metalldicke
- Standard-Rinnennenngrößen 200 / 250 / 333 / 400 / 500
- Metalldicken 0,65 mm / 0,7 mm / 0,8 mm in Abhängigkeit von der Nenngröße
- Standardlänge 3,0 m (andere Längen auf Anfrage)
- Standard-Nenngrößen Fallrohre (quadratisch) 60 / 80 / 100 / 120
- Metalldicken 0,65 mm / 0,7 mm / 0,8 mm in Abhängigkeit von der Nenngröße
- Standardlänge 2,0 m
Die Rinnennenngröße gibt den Materialzuschnitt an, die genauen Abmessungen entnehmen Sie bitte aus der Abbildung links. Die Angabe der Nenngröße bei den Fallrohren bezeichnet die Seitenlänge des quadratischen Querschnitts.
Gemäß DIN EN 612 werden Dachrinnen nach ihrem Wulstdurchmesser oder dem entsprechendem Widerstandsmoment in die Klassen X und Y eingeteilt. Regefallrohre werden nach dem Maß der Nahtüberlappung in die Klassen X und Y eingeteilt. RHEINZINK-Dachrinnen und Fallrohre entsprechen der Klasse X und erfüllen damit auch die Anforderungen der Klasse Y.
Befestigung
- Befestigung der Rinne mit speziell gefertigtem Rinnenhalter
- Verbindung der einzelnen Dachrinnenlängen durch Weichlöten oder Kleben
- Befestigung der Regenfallrohre mit Rohrschellen
- Alternativ: RHEINZINK-Universal-Fallrohrhalter für alle Nenngrößen und Formen
Die Befestigung der Dachrinnen erfolgt in speziell für diesen Zweck gefertigten Rinnenhaltern (nach DIN EN 1462). Diese werden ihrerseits entweder auf der Traufbohle, Schalung, dem Sparren (ggf. auch seitlich) oder an der Wand befestigt. Die Rinne muss entsprechend den örtlichen Anforderungen dimensioniert sein
Regenfallrohre werden in der Regel mit herkömmlichen Rohrschellen im Tragwerk befestigt. Der Abstand der Rohrschellen bei Rohren mit einer Nenngröße > 100 mm beträgt max. 2,0 m, bei einer Nenngröße ≤ 100 mm beträgt der Abstand max. 3,0 m. Als Mindestabstand der Fallrohre zum Bauwerk sind 20 mm einzuhalten.
Konstruktionsbeispiele
Vorgehängte Dachrinne
- Dachentwässerungsprodukte gemäß DIN EN 612
- Montage mit oder ohne Gefälle
- Dimensionierung als vorgehängte Rinne gemäß DIN EN 12056-3
Vorgehängte Dachrinnen können mit und ohne Gefälle zu den Abläufen verlegt werden. Stehendes Wasser in den Rinnen stellt keinen Mangel dar.
Im Fall eines Starkregenereignisses oberhalb der Bemessungsregenspende erfolgt die Notentwässserung über die Rinnenvorderkante.
Auf-Gesims-Rinne
- Dachentwässerungsprodukte gemäß DIN EN 612
- Montage mit oder ohne Gefälle
- Dimensionierung als vorgehängte Rinne gemäß DIN EN 12056-3
Die Auf-Gesims-liegende-Rinne unterscheidet sich von der vorgehängten Rinne nur durch den zusätzlichen Einbau einer Gesimsabdeckung, die jedoch technisch völlig getrennt von der Dachrinne anzusehen ist. Kann das RHEINZINK-Dachentwässerungs-Zubehör nicht eingebaut werden, muss hier auf eine handwerkliche Ausführung zurückgegriffen werden.
Die Gesimsabdeckung kann mittels Haftstreifen oder geklebt auf einer vollflächigen Unterkonstruktion angebracht werden. Die Mindestquerneigung der Abdeckung sollte 3° nicht unterschreiten, um stehendes Wasser zu vermeiden.
Sonderform Hinter-Gesims-liegende-Rinne
- Rinne als Kantprofil
- außenliegende und innenliegende Ausführung möglich
Sobald die Hinter-Gesims-liegende-Rinne nicht nach außen entwässern kann, zählt sie zu den innenliegenden Rinnen. Technische Hinweise sowie die Dimensionierung der innenliegenden Entwässerung, gemäß DIN EN 12056, müssen in diesem Fall beachtet werden.
Dagegen werden Hinter-Gesims-liegende-Rinnen mit außenliegender Funktion wie vorgehängte Rinnen behandelt. Je nach Gesimsbreite kann die Rinne ein- oder zweiteilig ausgeführt werden. Die handwerklich gefertigte Kastenrinne kann entweder in hierfür eigens angefertigte Rinnenhalter oder aber in eine vollflächige Holzkonstruktion eingelegt werden.
Unser Service für Sie
Die Fertigung moderner Dachrinnen, Dach- und Fassadensysteme aus Zink im attraktiven Design gehören zu den Kernkompetenzen unseres Unternehmens. Durch langjährige Erfahrung bieten wir Produkte auf höchstem Niveau, die gleichzeitig viel Raum für Flexibilität und Kreativität bei der Planung erlauben. RHEINZINK überzeugt aber zusätzlich durch attraktive Services und Leistungen. So stellen wir Informationen, Datenblätter, Muster und Gestaltungsbeispiele jederzeit online zum Download zur Verfügung.
Kastenrinne Zink: So finden Sie Ihren Händler
Dass unser Team für Sie bei Fragen aller Art telefonisch oder per E-Mail zur Verfügung steht, ist selbstverständlich. Ein dichtes Netz an Fachhändlern und Profihandwerkern erlaubt es Ihnen, unsere Produkte auch in Ihrer Nähe genauer unter die Lupe nehmen zu können. Wo dies möglich ist, finden Sie mit Hilfe unserer Online-Händler- bzw. Handwerkersuche heraus.
